  4. マルチセンサ入力対応 小型高速データロガ[Condition Catcher Multi]

マルチセンサ入力対応 小型高速データロガ
[Condition Catcher Multi]

ALL IN ONE
小型高速データロガ

  • カタログPDFダウンロードはこちら
  • お問い合わせはこちら
  • 概要
  • 特長
  • 用途
  • 仕様
  • ソフトウェア説明
  • アクセサリー
  • 外形図
  • 製品型式

概要

マルチセンサ入力対応小型高速データロガ 当社が永年に亘り販売してまいりました「Condition Catcher」シリーズの最上位機種として開発されました。

「Condition Catcher」は、元々高速現象の解析を目的に、高速サンプリング・大容量不揮発メモリ搭載・小型・軽量・低価格を特長とする弊社のデータロガブランドです。

今回の[Condition Catcher Multi]のMultiは、マルチチャンネル・マルチセンサ入力・マルチ インタ―フェース・マルチ電源等を表しており、あらゆる計測シーンでお使いいただける事と確信しています。

特長

■ コンパクト(手のひらサイズ)
  W104-D80-H80mm(4ユニット搭載時
■ 最大4台のユニット接続可能(最大:48ch)
■ マルチセンサ入力対応
  ひずみ(1G・2G・4G)
  熱電対
  IEPE(ICP)センサ
  5V系センサ(MEMS・ポテンショ)
  電圧(±0.1~10V)
■ サンプリング速度(接続ユニット数により変わる)
  2.5K回/秒(4ユニット時)
  5K回/秒(2ユニット時)
  10K回/秒(1ユニット時)
■ 64Gバイトの大容量メモリ搭載(μSDXC)
■ GNSS・ECUデータ取得が可能

用途:現場計測に最適なデータロガ

  • センサ直結AD方式
     高精度・高分解能
  • 3種のフィルタによりノイズ除去
     簡易なエリアジングフィルタ
     デシメーションフィルタ
     収録データのデジタルフィルタ
  • 長期間測定
     大容量メモリ搭載(64GB)
  • 小型なのに頑丈
     バイク・自転車などの移動体
     狭い場所での測定
     出張しての計測に最適
  • 低電圧・低消費電力駆動
     モバイルバッテリーで長時間駆動
     (システム構成による)

仕様


●システム構成

マルチ入力データロガーCCMは、計測データを記録するための“データ収録ユニット”とセンサからの信号を入力するための“測定ユニット”から構成されるデータロガーです。測定ユニットは計測用途に応じてデータ収録ユニットにスタックしていく形で接続でき、最大で4台まで接続可能です。また測定ユニットは、歪入力(8ch)、5V電源付き電圧入力(12ch)、IEPE加速度測定(12ch)、熱電対測 定(12ch)の4ユニットが準備されています。計測データはmicroSDXCメモリーカードに保存されます。

外部入力として専用の全球測位衛星システム(GNSS)モジュール接続用の入力や自動車等に搭載されるエンジンコントロールユニット(ECU)に接続するためのCANインターフェイスを備えています (CCM-BASE2のみ)。また、複数のデータ収録ユニットを同期ケーブルで接続する事により、最大4台まで同期して計測を行う機能を有しています。

計測においては、CCM本体(以下単に本体)とパソコンをUSBケーブルで接続したまま計測を行う『オンライン計測』と、本体単独で計測を行う『オフライン計測』の2系統の使い方が可能です。

付属のコントロール・ソフトウェアを使用してパソコンと本体を接続でき、パソコン上で計測条件設定、オンラインモニタ、計測データの回収と再表示、CSV変換を行えます。本体-パソコン間の通信 はUSBまたはLAN経由で行います。

●各種センサ接続例

各種センサ接続例のイラスト

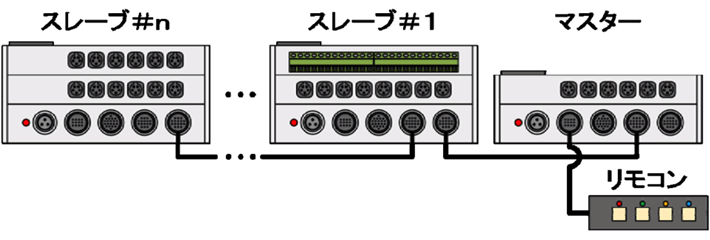

●複数台の同期

複数台同期のイラスト

仕様:データ収録ユニット

型式 CCM-BASE1
接続可能ユニット数 4ユニット
RS232C入力インターフェ イス 専用GNSSモジュール接続用、GNSSの更新レートは10Hz固定
取得可能情報は日付、時刻、経度、緯度
CAN入力インターフェイス ECU接続による自動車の自己診断機能用、ECUパラメータ数8まで
更新レート 2~500Hz(一回の更新で1パラメータ更新
500Hz,4チャンネルの場合500/4=125Hz)
更新はECUにリクエストを送り、レスポンスのデータ部(1~4Byte)を記録
PCインターフェイス USB2.0 Full Speed ,LAN(100GASE-Tx)
サンプリング周波数 0.1/0.2/0.5/1/2/5/10/20/50/100/200/500Hz/1K/2K/5K/10kHz
ユニット数 サンプリングレート オフライン計測時 オンライン計測時
0台 10kHz ~12ch ~6ch
5kHz 制限なし ~12ch
2kHz以下 制限なし 制限なし
1台 10kHz ~12ch ~6ch
5kHz 制限なし ~12ch
2kHz以下 制限なし 制限なし
2台 10kHz 不可 不可
5kHz ~28ch ~12ch
2kHz 制限なし ~32ch
1kHz以下 制限なし 制限なし
3台 10kHz 不可 不可
5kHz ~28ch ~12ch
2kHz 制限なし ~32ch
1kHz以下 制限なし 制限なし
4台 10kHz 不可 不可
5kHz 不可 不可
2kHz 制限なし ~32ch
1kHz以下 制限なし 制限なし
搭載メモリ microSDXCカード(64GB)
リモコン 専用リモコン接続可
外部同期 複数台の同期が可能
電源電圧・消費電力 DC3.2~15VまたはACアダプタ ,1200mWtyp.
外形寸法・質量 140g typ.
耐衝撃性 耐振動:10G((30~100Hz) 耐衝撃:100G-5mS XYZ方向
動作環境 温度:-10~60°C 湿度:10~80%RH(結露不可)

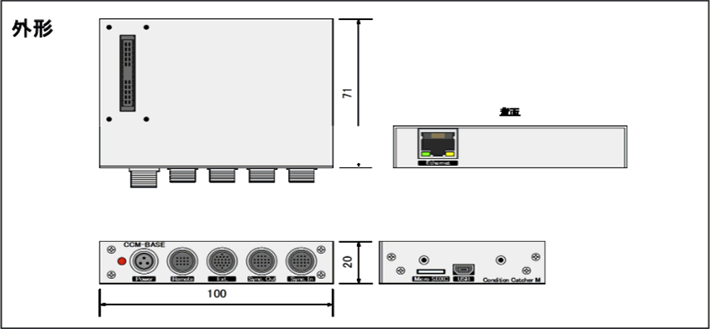

データ収録ユニットの外形

仕様:測定ユニット仕様

  ひずみ測定ユニット 熱電対測定ユニット 電圧測定ユニット IEPE測定ユニット
型式 CCM-SRN1 CCM-TRM1 CCM-VLT1 CCM-IEPE1
チャンネル数 8ch 12ch
適合センサ 歪ゲージ及び歪ゲージ式変換器(4G)
(外付端子台で、1・2ゲージ接続)
抵抗:120~2kΩ
熱電対
(B/E/J/K/N/R/S/T)
電圧入力 IEPE(ICP)入力
入力形式 シングルエンド電圧入力 シングルエンド電圧入力 シングルエンド電圧入力
絶縁回路 なし
センサ電源 DC2V - DC5V 24V-2mA
ハイパスフィルタ - *1()
ローパスフィルタ アナログフィルタ:遮断特性:-6dB/oct,
遮断周波数:5kHz,
デシメーションフィルタ: データ回収時にデータにIIRフィルタを付加することが可能
許容入力レベル     ±20V ±20V
入力インピーダンス 500kΩ以上
入力レンジ ±10000με/±20000με JIS温度範囲 ±10V 1倍(±10)・10(1V)
100倍(±0.1V)
チャンネル間同期 あり(同時サンプリング)
ゼロバランス機能 あり なし
分解能 1με 0.1°C 1mV
計測精度 ±10με ±1.5°C ±10mV
接続コネクタ Binder製709シリーズコネクタ
(5ピンレセプタクル メス)
フェニックスコンタクト製端 子台
(SMKDS 1/12-3,5)
Binder製709シリーズコネクタ(5ピンレセプタクル メス) (コネクタ1つにつき2ch入力+センサ電源)
Binder製709シリーズコネクタ(5ピンレセプタクル メス) (コネクタ1つにつき2ch入力)
消費電力 約60mW(入力未接続時)
約600mW.(120Ω接続時)
    230mW typ.(入力未接続時)
1050mW typ.(入力短絡時)
外形寸法質量 90g typ. 110mW typ. 140mW typ.
*1 アナログフィルタ 遮断特性 :-6dB/oct,遮断周波数 :0.5Hz<・IIRフィルタ 遮断特性 :-6dB/oct,遮断周波数 :0.2Hz (サンプリング周波数

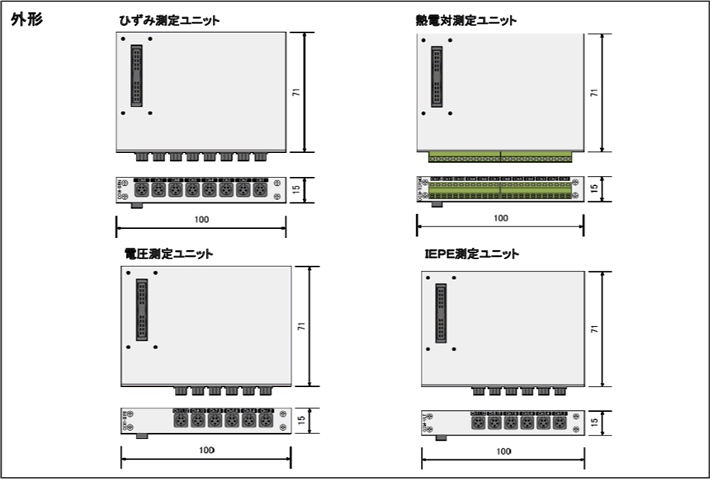

測定収録ユニットの外形

ソフトウェア説明


●コントロールソフトウェア仕様

動作環境 Windows7〜10
主な機能 収録条件設定  ・収録チャンネルの選択
・サンプリング周波数の選択
・収録時間
ゼロバランスの実行
計測データ回収 ・USBインターフェイス
・SDXCから直接
計測データの表示・ファイル変換(CSV形式)
オンライン計測 ・収録チャンネルの選択
・ゼロバランス実行
・計測データの波形表示
・計測データ保存

ソフトウエア画面その1

●各種設定画面
ソフトウエア画面その2

●計測画面
ソフトウエア画面その3

アクセサリ仕様


●リモコン

リモコンイラスト

スイッチ START 収録開始
STOP 収録停止
BAL 全チャンネル一括ゼロバランス
POWER 電源On/Off
外形寸法 外形図参照
質量 115g typ
耐衝撃性 耐振動:10G((30~100Hz) 耐衝撃:50G-5mS XYZ方 向
動作環境 温度:-10~60°C 湿度:10~80%RH(結露不可)

●GPSアンテナ(ケーブル1.4m)

GPSアンテナ写真

●KMA加速度センサ

KMA加速度センサ

  低G 高G
レンジ(G) 2・5・15・25 50・100・200
出力(V) 2.5V±2V以内 (5V電源使用)
F特性(Hz) DC~200Hz DC~5K以上
外形(mm) W14-D14-H12.5 W17-D17-H17

●ケーブル

歪測定ユニット用1G2線式 変換ケーブル 歪測定ユニット用1G2線式 変換ケーブル
SPTAF 1/ 2-3,5-IL(Phoenix Contact)
歪測定ユニット用1G3線式 変換ケーブル 歪測定ユニット用1G3線式 変換ケーブル
SPTAF 1/ 3-3,5-IL(Phoenix Contact)
歪測定ユニット用2ゲージ変換ケーブル 歪測定ユニット用2ゲージ変換ケーブル
SPTAF 1/ 3-3,5-IL(Phoenix Contact)
歪測定ユニット用NDIS(4 ゲージ) 変換ケーブル 歪測定ユニット用NDIS(4 ゲージ) 変換ケーブル
PRC03-32A10-7F10.5 (多治見無線)
電圧・IEPE測定ユニット用BNC変換ケーブル 電圧・IEPE測定ユニット用BNC変換ケーブル
BNC×2 - 09-9789-71-05(Binder)
電圧測定ユニット用加速度センサ接続ケーブル 電圧測定ユニット用加速度センサ接続ケーブル
PRC05-J3M(多治見無線)×2
- 09-9789-71-05(Binder)
モバイルバッテリ接続用電源ケーブル モバイルバッテリ接続用電源ケーブル
USB Type A
- R05-PB3F(多治見無線)

外形図


●本体+入力ユニット4台 組立時

本体+入力ユニット4台 組立時外形図

製品型式

名称 形式 備考
データ収録ユニット本体 (PC側計測ソフトウェア附属) CCM-BASE1 4つの測定ユニットをスタック可能
リモコン CCM-RC
歪測定ユニット(8ch) CCM-SRN1
電圧測定ユニット(12ch) CCM-VLT1
IEPE(ICP)測定カード(12ch) CCM-IEPE1
熱電対測定カード(12ch) CCM-TRM1
同期接続ケーブル(0.5m) CBL-SYNC-0.5m
ひずみ測定ユニット用1ゲージ2線式変換ケーブル(1.5m) CBL-1G2-1.5m
ひずみ測定ユニット用1ゲージ3線式変換ケーブル(1.5m) CBL-1G3-1.5m
ひずみ測定ユニット用2ゲージ変換ケーブル(1.5m) CBL-2G-1.5m
ひずみ測定ユニット用NDIS(4ゲージ)変換ケーブル(1.5m) CBL-NDIS-1.5m
電圧・IEPE測定ユニット用BNC変換ケーブル(2ch)(1.5m) CBL-2BNC-1.5m
KMA3軸加速度センサ接続ケーブル(2Benderコネクタ)(1.5m) CBL-KMA-1.5m
ユニット本体+測定ユニット1台用固定金具 CCM-P1
ユニット本体+測定ユニット2台用固定金具 CCM-P2
ユニット本体+測定ユニット3台用固定金具 CCM-P2
ユニット本体+測定ユニット4台用固定金具 CCM-P4
GPSアンテナ(1.6m) CCM-GPS
モバイルバッテリー接続用電源ケーブル(10cm) CBL-P-MB-0.1m
ケーブルは、ご指定の長さで製作します。
