MICROTECH GEFFEL社(ドイツ)
計測用マイクロホン

ゲオルグ・ノイマンとMicrotech Gefell

世界で初めてコンデンサマイクの商品化に成功したゲオルグ・ノイマン。

ノイマンのマイクは数々のレコーディングに使用され、スタジオマイクのスタンダードモデルとして世界中のミュージシャンやエンジニアに長年愛されています。

そのノイマンが 1928 年に設立した Georg Neumann & Co. は第二次世界大戦や東西ドイツの分離を経て、Microtech Gefell として、スタジオ用や計測用のマイクロホンの開発・製造を行っています。

Microtech Gefell は Leipzig の南約 150km にある Gefell という町にあります。

ゲオルグ・ノイマンとMicrotech Gefell

計測用マイクロホン製品ラインナップ

  • カプセル(カプセル計測用マイクロホン)
  • プリアンプ一体型マイクロホン
  • プリアンプ
  • 音響インテンシティプローブ
  • 屋外・環境測定マイクロホン
  • 校正機器
  • 電源
  • コンディショナ

カプセル(計測用マイクロホン)

1”カプセル

1”カプセル
型名 MK102.1 MK 103.1 MK 112
音響特性 自由音場 自由音場 拡散音場
周波数レンジ
(±2dB)
10Hz〜18kHz 10Hz〜18kHz 5Hz〜8kHz
感度 / (mV/Pa) 50 50 50
ダイナミックレンジ
*/Dba(SPL 3・ THD)
11 〜 146 11 〜 146 11 〜 146
分極電圧 /V 200 200 200
動作温度範囲(℃) -50 〜 100 -50 〜 100 -50 〜 100

1/2”カプセル

1/2”カプセル
型名 MK 201/E
MK202/E
MK 221
MK 223
MK 250/B
MK 222
E/B/BE
音響特性 自由音場 自由音場 拡散音場
周波数レンジ
(±2dB)
10Hz〜18kHz 3.5Hz〜20kHz 0.5Hz〜20kHz
感度 / (mV/Pa) 14 50 50
ダイナミックレンジ
*/Dba(SPL 3・ THD)
22 〜 158 15 〜 146 15 〜 146
分極電圧 /V 0 | 200 200/200/0/0 200 / 0 / 200 / 0
動作温度範囲(℃) -50 〜 100 -50 〜 100 -50 〜 100

型名 MK 231
B / E / BE
(MK 233
B / BE)**
MK 255
(= MKS 221 E)
MK 290 / E
音響特性 拡散音場 自由音場 拡散音場
周波数レンジ
(±2dB)
(±2dB)
3.5Hz〜8kHz
(±2dB)
3.5Hz〜20kHz
(ペア)
35Hz〜5kHz
感度 / (mV/Pa) 50 50 50
ダイナミックレンジ
*/Dba(SPL 3・ THD)
11 〜 146 11 〜 146 11 〜 146
分極電圧 /V 200 / 200 / 0 / 0 0 200 / 0
動作温度範囲(℃) -50 〜 100 -50 〜 100 -50 〜 100

1/4”カプセル

1/4”カプセル
型名 MK 301 / E MK 302 MK 390 /E
音響特性 自由音場 自由音場 自由音場
周波数レンジ
(±2dB)
(±2dB)
5Hz〜100kHz
(±2dB)
5Hz〜60kHz
(ペア)
1Hz〜12kHz
感度 / (mV/Pa) 5 3 5
ダイナミックレンジ
*/Dba(SPL 3・ THD)
35 〜 168 39 〜 172 35 〜 168
分極電圧 /V 200 / 0 200 200 / 0
動作温度範囲(℃) -50 〜 100 -50 〜 100 -50 〜 100

カプセル(計測用マイクロホン)一覧表

カプセル
タイプ
カプセル
サイズ
感度
(mv/Pa)
周波数
レンジ
±2dB (Hz)
周波数
タイプ
対応
プリアンプ
Up=200V
ダイナ
ミック
レンジ
dB A*
(dB)
圧力
出口
使用用途
MK 102 1” 50 10-18K 自由音場 MV203 11 - 146 側面 汎用計測
MK 103 1” 50 2-18K 自由音場 MV203 11 - 146 背面 汎用
&超低周波計測
MK 112 1” 50 5-8K 拡散音場 MV203 11 - 146 側面 汎用
&超低周波計測
MK 201 1/2” 14 10-40K 自由音場 MV203、
301、302
22 - 158 側面 Class 1 & 0 計測
(IEC651)
MK 202 1/2” 14 10-40K 自由音場 MV203、
301、302
22 - 158 背面 Class 1 & 0 計測
(IEC651)
MK 221 1/2” 50 3.5-20K 自由音場 MV203、
301、302
15 - 146 背面 Class 1 計測 (IEC651)
MK 222 1/2” 50 0.5-20K 自由音場 MV203、
301、302
15 - 146 背面 汎用
&超低周波計測
MK 223※3 1/2” 50 3.5-20K 自由音場 MV203、
301、302
15 - 146 背面 汎用
&超低周波計測
MK 231 1/2” 50 3.5-8K 拡散音場 MV203、
301、302
15 - 146 背面 汎用
&拡音場計測
MK 250※2 1/2” 50 3.5-20K 自由音場 MV204 (Up=0) 15 - 146 背面 Class 1 計測
(IEC651)
MK 301 1/4” 5 5-100K 自由音場 MV203、
301、302
35 - 168 側面 高周波
&衝撃計測
MK 290※4 1/2” 50 35-5K 自由音場 MV301、
302.1
15 - 146 背面 2×マイクロホン
インテンシティ
プローブ
MK 390※4 1/4” 5 1K-12K 自由音場 MV301、
302.1
15 - 146 側面 高周波
&衝撃計測

分極電圧 200V(MK250を除く)
*1:MAX SPL 予想3%
*2:事前に準備されたカプセル
*3:膜被覆
*4:カプセルのペアの位相と周波数がマッチしている事

プリアンプ一体型マイクロホン

組合せマイクロホン

MM210(MV210アンプ+MK250マイク)

型名 MM203 MM302 MM210 / MM215 MM310 MM225
カプセル MK 221 MK 301 MK 250 / MK 225
(=MKS 221 E)
MK 301 E MK 221
プリアンプ MV 203 MV 302 MV 210 MV 310 MV 225
サイズ 1/2 インチ 1/4 インチ 1/2 インチ 1/4 インチ 1/2 インチ
コネクタ LEMO LEMO BNC Microdot XLR

プリアンプ一体型マイクロホン

型名 M370 M371 M372
サイズ 1/4 インチ
音響特性 自由音場
音圧感度 12.5mV/Pa ±2.5dB 12.5mV/Pa ±2.5dB 25 mV/Pa ±3dB
音圧レベル 130 dB 108 dB 132 dB
周波数レンジ(Hz) 20 - 20K
電源 IEPE(18-30V) 2 - 10mA 電圧駆動 6 - 20V 電圧駆動 5 - 12V
動作温度範囲 -20 ~ 70℃ -20 ~ 70℃ -20 ~ 70℃
コネクタ Microdot / BNC 4 ピン LEMO Microdot
+3.5mm Jack + Cable
写真 M370 M371 M372

1/2”計測マイクロホン MV230 digital

1/2”計測マイクロホン MV230 digital

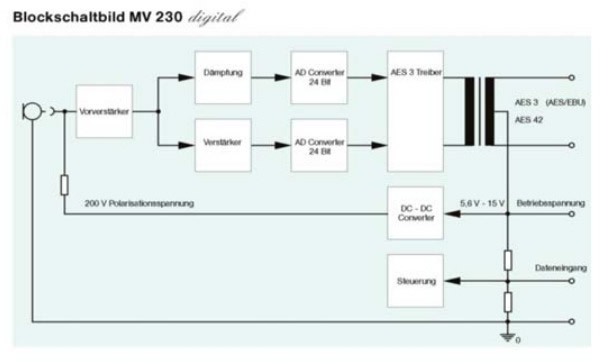

計測マイクロフォン用アンプ MV230digital はコンデンサマイク用の高入力インピーダンスアナログ / デジタル変換器を内臓しています。
音を殆ど劣化させることなく長いケーブル経由で高い音圧を伝送することが可能です。計測用のマイクカプセルに必要な電圧は全て内部で作成しています。モバイル機器等からの電磁ノイズの影響もデジタル変換により大幅に削減できます。

その高い効率(低消費電流)により、固定機器ばかりでなく複数のマイクロフォンを実装する可搬機器にも使用することができます。

MV230 は AES42‐2001 と AES3‐1922 のデジタル出力に対応しており、大・小音量用にそれぞれ24ビットのシグマ・デルタコンバータを実装することで広いダイナミックレンジを実現しています。

特長
● ダイナミックレンジ:140 dB
● 入力周波数レンジ:1 Hz 〜 40 kHz
● サンプリングレート:96 kHz / 48 kHz
● インターフェース:AES 42-2001、AES 3-1992 (AES/EBU)
● 低消費電力

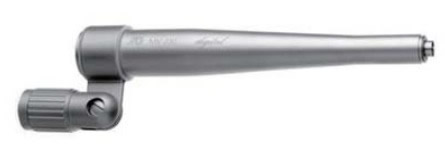

1/2”計測マイクロホン MV230 digital イラスト

プリアンプ

LEMOコネクタ出力タイプ

型名 MV203
MV204
MV203.3
MV204.3
MV205 MV206 MV302
MV302.1
用途 汎用 汎用 WME 940 用 電圧校正用 汎用
      ヒーター制御   インテンシティ
プローブ用
カプセル
分極電圧
電源による
(MV 203)
無し
(MV 204)
電源による
(MV 203.3)
無し
(MV 204.3)
電源による 電源による 電源による
動作電圧 /V 28 〜 130
消費電流 /mA ≦ 2.3 ≦ 1 〜 2.5
増幅率
/dB @ 1 kHz
0 ± 0.05 @Ce=22 pF 0 ± 0.05
@Ce=5.6 pF
周波数レンジ 0.5 Hz 〜 4.5 MHz
最大出力電圧
/Veff
7 (@28 V)
@ 1kHz, RL
= 100 k Ω
33 (@130 V)
  @Ce=22 pF @Ce=5.6 pF
動作温度範囲
/℃
-50 〜 +100
ヒーター
コネクタ 7 ピン LEMO®
FGG 1B 307
CLAD 62 ZN
7 ピン LEMO®
FGG 1B 307
CLAD
7 ピン LEMO
FGG 1B 307
CLAD 62 ZN
7 ピン LEMO®
FGG 1B 307
CLAD 35 ZN
寸法 φ 12.7 x 90 mm       φ 6.35 x 65 mm
重量 165 g       78 g
写真 MV203
MV204 MV203.3
MV204.3 MV205 MV206 MV302
MV302.1

IEPE(ICP)-Microdot、SMB、BNCコネクタ出力タイプ

型名 MV 210 MV 310
用途 汎用 汎用
カプセル分極電圧 無し 無し
動作電圧 /V 24 〜 30 24 〜 30
消費電流 /mA 2 〜 10 (一定) 2 〜 10 (一定)
増幅率 /dB @ 1 kHz -0.55 @Ce=22 pF -2.0* @Ce=5.6 pF
周波数レンジ 1 Hz 〜 1 MHz 1 Hz 〜 1 MHz
最大出力電圧 /Veff
@ 1kHz, RL= 100 k Ω
6.5@Ce=22 pF 6.5@Ce=5.6 pF
動作温度範囲 /℃ -25 〜 +70 -
ヒーター
コネクタ BNC MALCO-Microdot
10-32 UNF-2A
寸法 φ 12.7 x 90 mm φ 6.3 x 57.8 mm
重量 38 g 6 g
写真 MV 210 MV 310

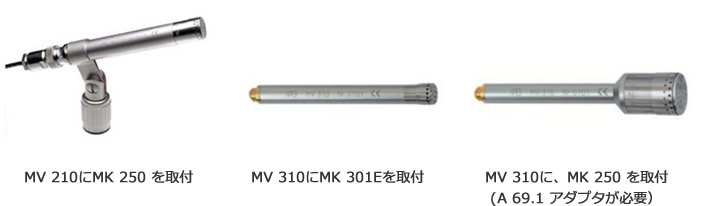

取付例

プリアンプ取付図

音響インテンシティプローブ

2D

型名 SIS 90 1/2“ SIS 92 1/2“ SIS 93 1/2“
1/2 インチマイク MK 290 MK 290 MK 290
プリアンプ
(1/4 インチ)
MV 302.1 MV 302 MV 302
スペーサー
50mm 測定レンジ
35 Hz 〜 1.5 kHz 35 Hz 〜 1.5 kHz 35 Hz 〜 1.5 kHz
スペーサー
12mm 測定レンジ
70 Hz 〜 5 kHz 70 Hz 〜 5 kHz 70 Hz 〜 5 kHz
型名 SIS 90 1/4“ SIS 92 1/4“ SIS 93 1/4“
1/4 インチマイク MK 390 MK 390 MK 290
プリアンプ
(1/4 インチ)
MV 302.1 MV 302 MV 302
スペーサー
12mm 測定レンジ
1Hz 〜 6kHz 1Hz 〜 6kHz 1Hz 〜6kHz
スペーサー
6mm 測定レンジ
1Hz 〜 12kHz 1Hz 〜 12kHz 1Hz 〜 12kHz
型名 SIS 190 1/2“ SIS 192 1/2“ SIS 193 1/2“
1/2 インチマイク MK 290 E MK 290 E MK290E
プリアンプ
(1/4 インチ)
MV 310 MV 310 MV 310
スペーサー
50mm 測定レンジ
35Hz 〜 1.5kHz 35Hz 〜 1.5kHz 35Hz 〜 1.5kHz
スペーサー
12mm 測定レンジ
70Hz 〜 5kHz 70Hz 〜 5kHz 70Hz 〜 5kHz
型名 SIS 190 1/4“ SIS 192 1/4“ SIS 193 1/4“
1/4インチマイク MK 390 E MK 390 E MK 290
プリアンプ
(1/4 インチ)
MV 310 MV 310 MV 310
スペーサー
12mm 測定レンジ
1Hz 〜 6kHz 1Hz 〜 6kHz 1Hz 〜 6kHz
スペーサー
6mm 測定レンジ
1Hz 〜 12kHz 1Hz 〜 12kHz 1Hz 〜 12kHz
写真 SIS 90 1/2“ SIS 92 1/2“ SIS 93 1/2“

3D

1/2"タイプと1/4"タイプがあります。マイクを6個(3組)使用し、音を立体的に捉えます。

型名 SIS 194 3D 1/2" SIS 194 3D 1/4"
1/2 インチマイク MK 290 E x 6 (3 組ペア) -
プリアンプ
(1/4 インチ)
MV 310 x 6 -
スペーサー
50mm 測定レンジ
35Hz 〜 1.5kHz -
  - -
1/4 インチマイク - MK 390 E x 6 (3 組ペア)
プリアンプ
(1/4 インチ)
- MV 310 x 6
スペーサー
12mm 測定レンジ
- 1Hz 〜 6kHz
スペーサー 7
mm 測定レンジ
- 1Hz 〜 10kHz
写真 SIS 194 3D 1/2" SIS 194 3D 1/4"

屋外・環境測定マイクロホン

型名 WME940 WME950 WME952 WME960H/V WME065H/V
リモート
校正
不可
基準
音入射
方向
垂直 水平/垂直
カプセル MK233 MK223 MK250 MK233B MK223B MK233BE MK250B MK255
プリアンプ MV205 MV203 MV210 MV203.3 MV210IEPE
分極電圧 200V 200V 0V 200V
ケーブル 5m 5m 5m 10m 10m
コネクタ   7ピンLEMO BNC LEMO LEMO
その他       電源、VM980校正器
写真 WME940 WME950WME952 WME960H/VWME065H/V
型名 WME970H/V digital VM203 WM210
リモート校正 不可
基準音入射
方向
水平/垂直 水平
カプセル MK233B/MK223B MK221 MK255
プリアンプ MV230digital(USB) MV203 MV210
分極電圧 200V 200V 0V
ケーブル 5m
コネクタ LEMO LEMO LEMO
その他 電源、VM980校正器
写真 WME970H/V digital VM203WM210

校正機器

音圧校正器 4000 KI. 1 Pistonphone 5002
準拠規格 AIEC 60942 Class 1
NSI S 1.40
DIN IEC 942 (1990)PTB 型
式 21.51-.03
音圧レベル 114.0 ± 0.2 dB 124 ± 0.3 dB
周波数 1000 Hz ± 0.2% 250 Hz ± 0.1%
歪み < 1 % < 3 %
校正マイク径 1,1 / 2,1 / 4 インチ
写真 4000 KI. 1 Pistonphone 5002
校正方式 静電アクチュエータ
測定用チェンバ
型式 EMK 1
校正マイク径 1,1 / 2,1 / 4 インチ
写真 静電アクチュエータ
測定用チェンバ

電源

計測マイク用電源 MN921 MN940 MN960-8 / MN960-4
周波数範囲 0.5 Hz 〜 4.5 MHz - 0.5 Hz 〜 4.5 MHz
ゲイン 81dB (9dB毎に9段 ) - 0 〜 40 dB
チャネル数 1 1 8 / 4
コネクタ 7ピン LEMO®
IEPE (ICP®) には
A92アダプタを使用
7ピン LEMO® 7ピン LEMO®
写真 MN921 MN940 MN960-8 / MN960-4

コンディショナ

IEPE(ICP®)
コンディショナ
M 32 M 28
周波数範囲 0.1 Hz 〜 100 kHz 0.1 Hz 〜 30kHz
ゲイン 0 dB 0 /20 / 40 dB
コネクタ BNCコネクタ
写真 M 32M 28
