小型高速データロガ[Condition Catcher Ⅱ]

大容量メモリ搭載
名刺サイズの高速データロガ

  • カタログPDFダウンロードはこちら
  • 取扱説明書ダウンロードはこちら
  • お問い合わせはこちら
  • 概要
  • 特長
  • 用途
  • ソフトウェア説明
  • 仕様
  • 製品型式

概要

旧Condition Catcherは、Coping with PISK{リスクに備える!}を合言葉に、「現地で不具合が発生したので、 原因究明の為、計測準備を整えて計測を始めるが現象が再現しない」「重要な機器なので、万が一トラブルが発生したら問題になるので、当初からデータを収録の仕組みを組込みたい」等のニーズに応えるべく、小型・軽量・低価格・PCとの簡単接続を目的に開発され、ベストセラーデータロガとして、約1,200台以上販売されおります。
本[Condition Catcher Ⅱ]は、各チャンネルAD搭載による計測速度と精度の向上、大幅な小型化(体積CC比1-6)、大容量メモリ搭載(容量CC比64倍)、電源投入による自動収録開始モードの追加、PC接続性能の向上等、従来 製品(CC)に比べて画期的な高性能を実現な画期的なデータロガ。このCondition CatcherのDNAを継承しつつ、更なる小型化・大容量メモリ搭載・PC接続性能の向上を図ったCondition CatcherⅡを新たに開発しました。

特長

■3機種(8ch・16ch・絶縁機能付き8ch)
■入力電圧は、±10V,±5V,±2V,±1Vの4レンジ
■名刺サイズ(8ch型:W75×D63×H20mm)
■大容量メモリ(μSDXCカード:64GB)を搭載
■PC接続用にUSBインターフェース搭載
■最速、20Kデータ/秒(8ch同時)でのデータ収集
■2つ計測モード
 オフライン(装置単独)とオンライン(PC接続) ■停電時のデータ保存・停電復帰後の自動収録開始
■低価格 \95,000から

用途

  • 機械や装置のフライトレコーダ
  • ビル内諸設備の監視
  • 機械や設備等の振動・応力・温度等の
    リモート計測
  • 配電盤制御盤等の過渡的電圧・電流波形
    の遠隔モニタ
  • 工場設備の電力使用量監視
  • 自動車・鉄道・船等移動体の高速データ収集
  • 地震や気象等の自然現象の環境計測
  • 社会インフラ(上下水道・ガス・電力)使用量監視
  • 分散型電源の運転状況モニタに最適!

ソフトウェア説明

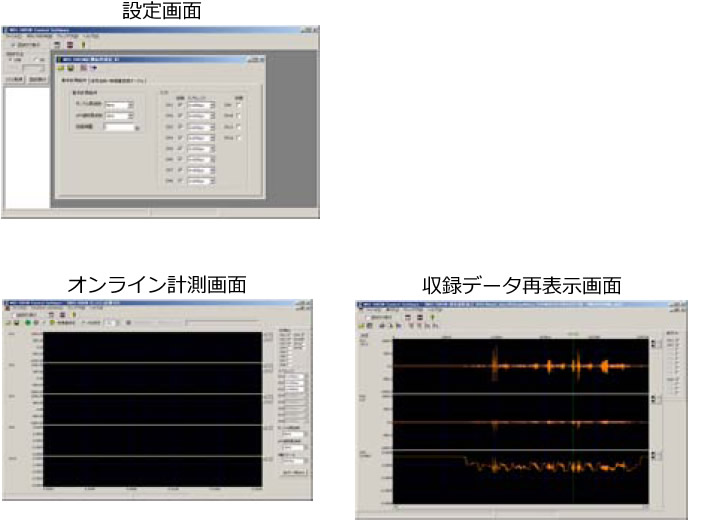

【ソフト画面】
本ソフトウェアは、製品に標準添付。
●オンライン計測
PCと接続し、波形モニタしながら計測
●オフライン計測
データロガ単体で計測。
データは、マイクロSDXCカードに保存。

●計測ソフトウェア

動作環境 Windows7・8
主な機能 収録条件設定  収録チャンネルの選択・サンプリング周波数の選択・LPF遮断周波数の選択・
収録時間
計測データ回収 USBインターフェイス・マイクロSDXCから直接
計測データの表示・ファイル変換(CSV形式)
オンライン計測 収録チャンネルの選択・サンプリング周波数の選択・LPF遮断周波数の選択・
ゼロバランス実行・計測データの波形表示・計測データ保存

●8ch型 8ch型

●8ch絶縁型 8ch絶縁型

●16ch型 16ch型

仕様

項目 仕様
タイプ 8チャンネル 16チャンネル 絶縁型8チャンネル
型式 MDL-20A-8A MDL-20A-16A MDL-20A-ISO-8A
絶縁機能 なし あり(ch間・ch電源間)
入力レンジ シングルエンド、±10V、±5V、±2V、±1V
AD分解能 16Bit
サンプリング周波数 定刻&インターバル計測時:最大20kHz×8ch
トリガー&オンライン計測時:最大10Hz×8ch
ローパスフィルタ 40kHz、20kHz、10kHz、5kHz、2kHz、1kHz、500Hz、200Hz、100Hz、50Hz、20Hz
遮断周波数・遮断特性 10Hz、5Hz、Pass(全チャンネル同一周波数へ一括切り替え)
メモリ マイクロSDXCカード(64GB)  (取り外し可能)
計測モード 定刻計測(1日1回、定刻に計測)・インターバル計測・トリガー計測・オンライン計測
計測開始条件 Startスイッチ・日時指定・電源投入時
外部トリガー トリガー入出力付き(フォトカプラ絶縁タイプ)
トリガー計測 トリガーOn/Off(立上/立下)、トリガーレベルは全16チャンネル個別に指定可能
トリガー論理はAND/ORで指定可・外部トリガー入出力は削除・プリトリガ機能あり
停電保護 あり(停電時、停電直前のデータをSDXCメモリに記録して電源遮断)
インターフェイス USB2.0 FullSpeed
入力部コネクタ MDR(ミニDsub) 16ピン (ケーブル別売り)
複数台同期 ADのクロック同期で可能(ただしデータ回収は機器個別)
「同期計測機能はオフライン計測時にのみ適用」
ソフトウェア対応PC-OS WindowsXP・7・8
電源 DC9~20V
外形 93(W)×64(D)×20(H)mm 93(W)×63(D)×32(H)mm 93(W)×63(D)×38(H)mm
重量 約200g 約300g 約350g
納入品 マイクロSDXC(64GB)、ACアダプタ・USBケーブル・入力コネクタ・
PC計測ソフトウェア

製品型式

仕様 型番
高速データロガ8ch型 MDL-20A-8A
高速データロガ16ch型 MDL-20A-16A
高速データロガ絶縁機能付き8ch型 MDL-20A-ISO-8A
入力ケーブル片側ワニ口1.5m MDL-20A-CBL-8W-1.5m
入力ケーブル片側バラ1.5m MDL-20A-CBL-8Y-1.5m
入力ケーブル片側BNCコネクタ1.5m MDL-20A-CBL-8B-1.5m
装置間同期ケーブル0.3m MDL-20A-CBL-S-0.3m
マイクロSDXCカード(64GB) (購入時本体付属) マイクロSDXC64
ACアダプタ(購入時本体付属) MDL-20A-AC
電池ボックス単3-8個(ACアダプタ接続) L-BOX8
