小型動歪データロガ [Condition Catcher DS]

動歪アンプ機能とデータロガ機能が
一体になったコンパクトなデータロガ

  • カタログPDFダウンロードはこちら
  • 取扱説明書ダウンロードはこちら
  • お問い合わせはこちら
  • 概要
  • 特長
  • 用途
  • ソフトウエア説明
  • ブロック図
  • 仕様
  • 外形図
  • 製品型式

概要

[CC-DS]は、動歪アンプ機能とデータロガ機能が一体、同等製品に比べて画期的な小型化を実現したデータロガ。
計測器をおける場所が狭い現場計測に最適!
入力は、8チャンネルのひずみゲージ入力と4チャンネル電圧入力。
収録データは、内蔵の大容量のマイクロSDXCメモリ(64GB)に保存。
電源ON/OFFによる計測開始。計測停止の自動計測に対応。
パソコンIFとして、USBがついており、パソコン上で、計測条件設定・オンラインモニタ・データ回収と再表示・CSV変換が可能。
又、最大8台迄の同期計測機能を有しており、最大96chの同期計測が可能。

特長

■動歪アンプ8ch・電圧入力4chとADが一体
■最大収録速度:5000回/秒
■ブリッジボックス機能あり(1/2/4:ゲージ接続可)
■PCインターフェースは、USB又は、マイクロSDXC
■小型(W120×D100×H34mm),耐G構造
■大容量メモリ(マイクロSDXC)搭載(標準64GB)
■最大8台までの同期計測が可能
■低消費電力、電池での長時間計測に最適
■低価格

用途

  • バイク・自転車等の狭い場所での動的歪測定
  • 自動車・鉄道などの長期間測定

ソフトウェア説明


●PC側ソフトウェア仕様

動作環境 WindowsXPまたはWindows7
主な機能 収録条件設定 収録チャンネルの選択・サンプリング周波数の選択・LPF遮断周波数の
選択・収録時間
ゼロバランスの実行
計測データ回収 USBインターフェイス・マイクロSDXCから直接
計測データの表示・ファイル変換(CSV形式)
オンライン計測 収録チャンネルの選択・サンプリング周波数の選択・LPF遮断周波数の
選択・ゼロバランスの実行・計測データの波形表示・計測データの保存

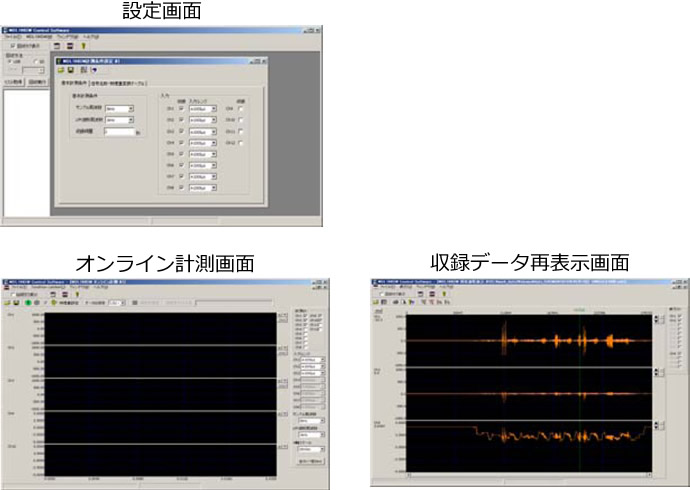

●ソフト画面

本ソフトウェアは、製品に標準添付、計測は、2つの方法
●オンライン計測
PCと接続し、波形モニタしながら計測
●オフライン計測
動歪データロガ単体で計測。
データは、マイクロSDXCカードに保存。PCに回収。

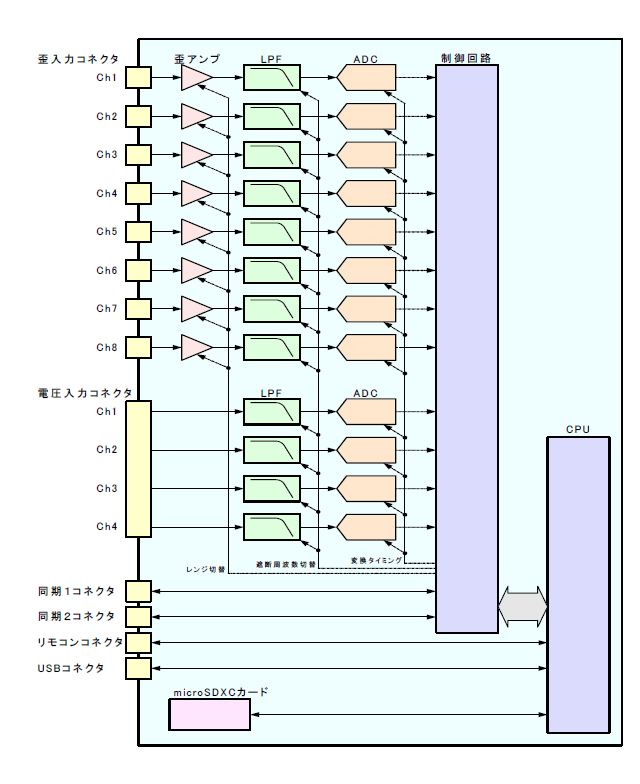

ブロック図

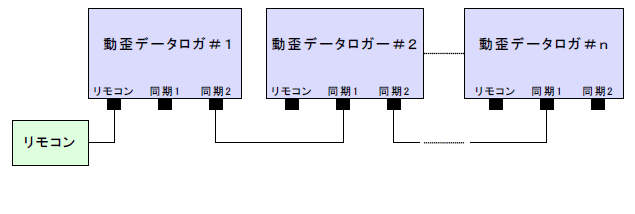

●複数台の同期
下図のような構成・接続で他ユニットとの同期計測が可能。
接続可能なユニットの台数は最大で8台まで。
同期計測は機能は、オフライン計測時のみ適用。但しデータ回収は、機器個別。

仕様

項目 仕様
歪入力 チャンネル数 8ch
適合センサ 120Ωひずみゲージ(1ゲーシ・2ゲージ・4ゲージ)
及4ゲージ接続時(120~1kΩ)
ブリッジ電圧・入力インピダンス DC2V・1MΩ以上
入力レンジ ±1000/±2000/±5000/±10000με
(PC側ソフトウェアで設定)
ゼロバランス 範囲:入力レンジの±100%,
操作:リモコンまたはPC側ソフトウェアの操作
精度 ±0.1%以下
接続コネクタ HR-25-7TP-8P(チャンネル別・8個実装)
電圧入力 チャンネル数 4ch
入力形式・入力インピダンス シングルエンド電圧入力・1MΩ以上
精度 ±0.1%以下
センサ電源 12V
定格入力
(許容入力レベル)
±5V(±10V)
接続コネクタ HR-25-9TP-20P(4チャンネル一括・1個実装)
ローパスフィルタ 形式・減衰傾度・遮断周波数 8次バターワース型・-48dB/oct
1kHz/500Hz/200Hz/PASS(PC側ソフトウェアで設定)
計測・収録 AD分解能 16Bit
計測制度 0.1%F/S
サンプリング周波数 1/2/5/10/20/50/100/200/500Hz,
1/2/5kHz(PC側ソフトウェアで設定)
チャンネル間同期 AD変換クロックを共有して同時サンプリング
他ユニット間同期 収録開始/停止指令、AD変換クロックを分配。
最大8台までのユニットで同期可
収録データ記録メモリ microSDXCメモリーカード 64GB(取り外し可能)
その他 PCインターフェイス USB2.0 Full Speed
リモコン 専用リモコン接続可
電源電圧・消費電力 DC9~15VまたはACアダプタ・1.5W以下
外形寸法・質量 120(D)×100(W)×34(H) 400g以下
耐衝撃性 耐振動:10G(30~100Hz) 耐衝撃:100G-5mS XYZ方向
動作環境 温度:-10~60℃ 湿度:10~80%RH(結露不可)
納入品 本体、USBケーブル、ACアダプタ、
マイクロSDXCカード、計測ソフト

外形図

●リモコン仕様

スイッチ START 収録開始
STOP 収録停止
BAL 全チャンネル一括ゼロバランス
POWER 電源On/Off
外形寸法 120(W)×30(D)×30(D)
質量 200g以下
耐衝撃性 耐振動:10G(30~100Hz),耐衝撃:100G-5mS XYZ方向
動作環境 温度:-10~60℃ 湿度:10~80%RH(結露不可)

●外形図

製品型式

ケーブル長さは、希望長さでの提供します。型式末端の長さを変更して指示下さい

品名 型番
本体 MDL-100A-8S
リモコン MDL-100A-RC
ひずみセンサ直結(NDIメス-HR25オス)ケーブル(長さ:50cm) MDL-100A-CBL-N-0.5m
ひずみゲージ接続端子台付きケーブル(長さ:1m) MDL-100A-CBL-T-1m
同期ケーブル(長さ:30cm) MDL-100A-CBL-RC-0.3m
